以上是试验变压器的现场实拍视频,让您更好地了解产品的优点和特点不容错过。
产品参数
产品价格555/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量10
产品颜色
质保时间3年
外形尺寸158/
适用领域电力电气
质量认证9000
产品功率15
工作温度45
【天正华意电气设备(大兴安岭市分公司)tianzh3611-83】生产销售试验变压器,想了解更多试验变压器报价,参数等详情请致电,--24小时为您保持畅通。联系人:杨经理,地址:平度市平安路2号

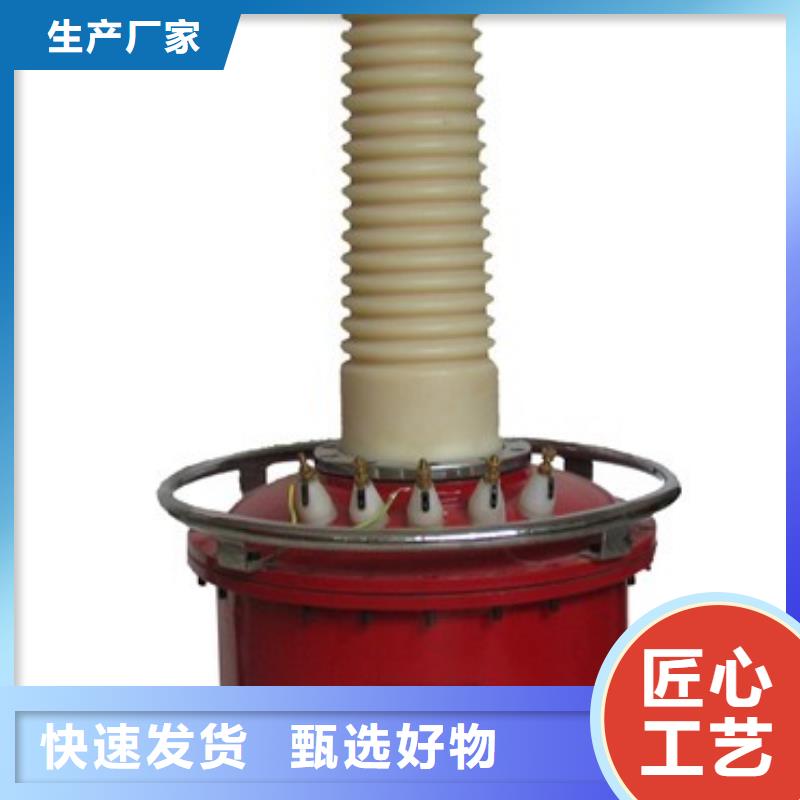

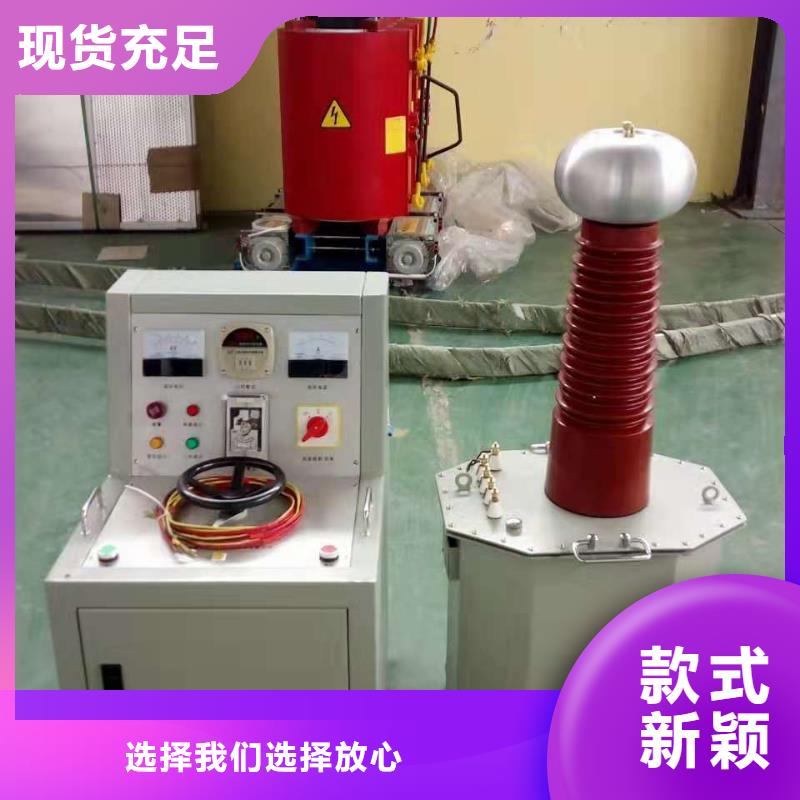

试验变压器干式高压试验变压器一、概述试验变压器又称升压器,它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。我公司生产的干式试验变压器系列,彻底改变了老式试验变压器笨、大、重的落后状况,且能在装上我公司配套生产的高压硅堆后能提供直流高压试验电源,配以控制箱(台)、自动保护微安表、球隙等附属设备,特别适用于现场测试,使繁重的工作变得方便、迅速、轻松灵活,效率大为提高。因此,深受电力系统和大型厂矿高压试验人员的欢迎。二、结构本系列产品,由于在设计构思、材质选择及工艺流程都是全新的,所以在不降低性能的情况下,尽量减小体积减轻重量。本系列产品,利用先进的生产设备,采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯,有效地削弱了漏磁,做直流耐压试验不需外接硅堆,只需将我公司配套的直流高压硅堆旋装在高压端既可得到直流。三、工作原理本系列产品输入电压为200V接入配套的控制箱(台),经自耦调压器调节输入电压至试验变压器初级绕组(低压),利用电磁感应原理,在次级绕组(高压)按其与初级绕组匝数之比可获得同等倍数的输出高压,从零伏连续可调到额定的值。在作直流耐压及泄漏电流测试时,只要把高压硅堆旋装在高压输出端,即可取得直流高压,其幅值是工频高压值的1.414倍。
试验变压器操作说明(界面仅供参考,以实际产品为准)1.开机画面 打开设备电源开关,设备进入开机画面图6-1 开机画面在开机画面,会显示制造商的相关信息。2.主菜单在开机画面等待数秒后,设备进入到主菜单,如下图图6-2主菜单按或,可以选择需要的功能,按可以进入对应的操作界面。 1>交流试验-自动 图6-3 设置界面根据光标:按可以在各项参数之间切换;按,将退出设置界面,返回到主界面。按可以移动光标的位置;当 变成 时, 按可启动试验;按和,可以增加和减少光标对应的数据;图6-4 工作界面试验过程中按,设备将停止试验 ,自动回到零位。注:耐压时间到,而没有发生过电流、闪络、击穿等异常现象,设备自动显示“试验通过”的界面;如果在升压或耐压的过程中,而发生过电流、闪络、击穿等异常现象,设备自动显示“试验失败”的界面。 2> 交流试验-手动 ?图6-5设置界面按可以移动光标的位置;当 变成 时, 按可启动试验; 图6-6 工作界面按,高压电压将不断升压,松开就停止升压,如果已到上限就不再升压;按,高压电压将不断降压,松开就停止降压,如果已到下限就不再降压;试验过程中按,设备将停止试验 ,自动回到零位。注:开机前请恢复暂停键位置,试验过程中如发现开始试验后显示数据没有任何反应或者在试验过程中试验电压没有到达设定电压时,请及时检查暂停键位置。按,高压电压将不断升压,松开就停止升压,如果已到上限就不再升压;按,高压电压将不断降压,松开就停止降压,如果已到下限就不再降压;试验过程中按,设备将停止试验 ,自动回到零位。注:开机前请恢复暂停键位置,试验过程中如发现开始试验后显示数据没有任何反应或者在试验过程中试验电压没有到达设定电压时,请及时检查暂停键位置。
试验变压器参数设置操作步骤步骤1:按设置键进入参数设置状态。窗口1显示“setup-0”,窗口2显示“-AC-”,窗口3显示“XX.XXX”,即交流启动电压。解释:按上键可改变显示窗口3的数据,按右移键可改变显示窗口3要设定的位。步骤2:再次按设置键。窗口1显示“setup-1”,窗口2显示“-DC-”,窗口3显示“XX.XXX”,即直流启动电压。解释:按上键可改变显示窗口3的数据,按右移键可改变显示窗口3要设定的位。步骤3:再次按设置键进入通讯地址设置。窗口1显示“setup-2”,窗口2显示“ADDR”,窗口3显示当前值。解释:按向上键可改变显示窗口3的数据,按右移键可改变显示窗口3要设定的位。有效地址为000-255。步骤4:再次按设置键进入通讯速率设置。窗口1显示“setup-3”,窗口2显示“BAUD”,窗口3显示当前值。解释:按向上键可选择为9600或19200或38400。步骤5:再次按设置键进入保存状态。窗口1显示“setup-4”,窗口2显示“SAVE”,窗口3显示“Y—N”。解释:按右移键可改变显示窗口3闪烁位。当“Y”闪烁时再次按下设置键,仪表将保存本次修改,当“N”闪烁时再次按下设置键,仪表将不保存本次修改。另外,仪表进入参数设置后,如果连续1分钟没有按键,仪表将自动退出,而不保存设置。进入设置后,按锁定键,仪表将退出设置状态,而不保存设置。二、仪表后面板的接线使用说明:注意不要将高压引入电流端,应该先接负载再串入电流测试端再返回耐压仪低端!!!否则可能损坏校验装置!如遇返回端不接地的耐压仪,并且在测量电流时出现保护管保护现象,请将后面板上电流端的保护管拆下,待测量完毕后重新接上。如果能保证永远不接错线,后面板外接保护管可以永远不接。
