振荡波局放耐压试验系统【天正华意电气设备有限公司(吉林分公司)tianzh3611-83】以良好的信誉、产品、雄厚的实力、低廉的价格享誉全国,深得吉林用户依赖,欢迎新老客户前来洽谈、详情请咨询联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

振荡波局放耐压试验系统在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。主菜单打开电源开关，进入主菜单（如图5—1）。界面上方为状态提示栏。从左往右分别为：①测试主机与手持终端之间的2.4G无线信号，10表示信号强；②测试主机高压单元电池电量；③测试主机低压单元电池电量；④手持终端电池电量。第二栏右侧为日期时间显示。中间区域为功能按键区，可自行选择需要的功能点击进入。

振荡波局放耐压试验系统前台控制及检测系统可细化为视在放电量校正 硬件控制及数据 采集 两部分， 后台数据分析处理系统对前台检测数据进行分析， 能够给出放电特 征谱图， 判断放电类型， 并基于行波原理计算故障源位置。图 1 给出软件功能模 块的划分以及各模块的主要功能。‘1) 建立测试项目； 检测 2) 校正脉冲信号；厂视在放电量校正＜ 3) 自动校正模式； 手动4) 校正模式； 当前数据5) 存储； 历史数据回放系 测 检 台 前 ＜6)广 1）控制高压直流源；2) ‘ 3) 控制高压实时开关；件 软 置 装 测 检 波 荡 振 采集局部放电及振荡电压波信号；4)＜1) 分析项目管理；2) 查看检测信息；理 处 析 分 据 数 台 后4) 生成局放 Q-e N-e 谱图以及灰度图；5) 自动分割局放原始波形，给出入射－反射脉冲的配对波形； 在6) 脉冲自动配对的基础上， 人工筛选脉冲配对结果； 基于选 定地入射－反射脉冲对， 自动完成故障源的定位计 算， 给出故障点分布图谱及列表； 生成定制报表。8)图 1 软件系统功能图解2. 2 检测系统双击前台检测系统软件图标， 打开软件界面， 如图 2 所示。前台软件系统共 分 为新建项目校准测试加压测试数据分析四个子模块， 单击各子模块对应 的按 钮即可打开相应子模块。菜单栏中可以选择项目管理器浏览或选择已有项目。界面左下方状态栏显示已选择项目。图 2 前台检测软件界面项目管理OWTS 软件系统以“测试项目”的形式分类管理各类测试数据，用户只需在“测试 项目”的高级层面进行相关操作， 软件自动完成对数据的底层管理， 管理 过程无需 人工干预。单击菜单栏项目管理器 ( Ctrl＋C)

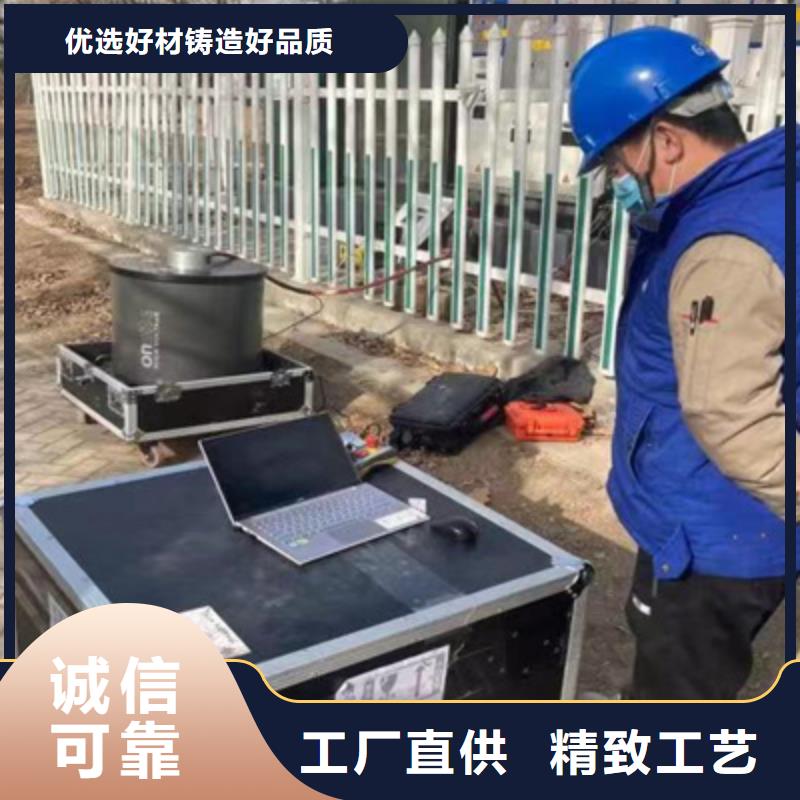

振荡波局放耐压试验系统阻尼振荡波电缆测试系统移动式测量和诊断系统是基于阻尼振荡波技 术。它可以帮助您对电缆的状态进行诊断评估。 一般常见的电缆故障例如? 安装质量不合格? 铺设电缆是处理不当? 电缆中间接头以及终端头不合格? 电缆绝缘的老化可以被快速发现同时定位。设备内置一个高压直流电源、半导体开关和电抗器，用高压 直流电源将试品电缆充电至预定值之后，半导 体开关动作，电抗器和容性的试品电缆发生串 联谐振并在试品电缆上施加阻尼振荡的电压波形。本测试系统具有使用灵活、可批量自动测试、分析系统的特点。系统参数 10kV DAC 检测系统 35kV DAC 检测系统DAC 输出电压 30 kV (峰值) / 21,2 kV (有效值) 60 kV (峰值) / 42,4 kV (有效值)DAC 频率范围 20 Hz – 1000 Hz (参照 IEC 60060-3)测试电容范围 0,025 μF – 5 μF局放测量范围/分辨率 5 pC – 100 nC / 1 pC测量的局放带宽 100 kHz – 500 kHz (参考 IEC 60270)校准模式下的附件定位 已集成局放定位宽频, 100 kHz – 20 MHz,自适应配置输入电压 单相, 94 – 250 V, 48 – 63 Hz, 500 VA 单相, 94 – 250 V, 48 – 63 Hz, 500 VA设备尺寸直径:高度:ca. 620 mmca. 690 mm直径:高度:ca. 620 mmca. 890 mm重量 75 kg 90 kg运输方式 铝合金起重棒操作 通过网线连接笔记本远程操作或使用 wifi 无线连接软件分为测试和分析两部分，测试部分可以提供各电压等级的测试电压，同时具备自动检测的功能；分析部分包括时域反射，故障定位，PRPDA 局放模式图，兼容其他设备数据格式，可自动生成测试报告
