想一睹工频高压局放试验装置_蓄电池充放电测试仪品质做服务产品的真实风采吗？我们的现场实拍视频将带您亲临现场，感受产品的卓越品质和创新设计，不容错过！
以下是:工频高压局放试验装置_蓄电池充放电测试仪品质做服务的图文介绍
工频高压局放试验装置 技术参数1．局部放电量（绝缘筒式）A、10-120kV额定电压（UH），在UH下局部放电量≤3-5PCB、250-300kV额定电压（UH），在UH下局部放电量≤5PCC、350-750kV额定电压（UH），在80％UH下局部放电量≤5PC，在UH≤10PCD、800KV-1500kV额定电压（UH），在80％UH下局部放电量≤10PC2．串级试验变压器，两节或三节电压分布不均匀度≤5％3．允许运行时间，试验变压器在额定电压额定电流下，从环境温度开始，可运行30min，在三分之二额定电压额定电流下，可连续运行4．单台试验变压器阻抗为3％-12％，串接阻抗为5％-25％5．波形畸变率＜3％6．其成套设备试验装置技术性能参数符合JB/T9641-1999《试验变压器》规定之要求!五、设备组成(仅供参考使用方法A、准备工作（1）选择合适容量、电压的电源（2）接线前将各设备合理就位，选择好对周围物体的绝缘距离。（3）按照项五设备组成图选择合适导线，正确接好每根连线。（4）接好各设备的接地线，特别注意接地点应为实际上的一点接地。B、开机前准备工作及手/自动操作程序（参照控制台使用说明书）（1）复查A、“准备工作”中的（2）、（3）、（4）项（2）关闭试区大门（3）将控制台手动/自动选择开关24向左置于手动位置。（4）将耐压时间继电器P数码拨盘拨至所需耐压时间（如有1分钟）。（5）将调压速度调节旋钮8逆时针旋到底。（6）用钥匙将带锁开关22顺时针旋转90度，打开电源此时停止指示灯21和高压侧数字电压表5，数码管亮，指示控制柜已供电。（7）启动按钮20，此时20指示灯亮，和试品加压10指示灯（如有一、二次开关柜应先合一次开关柜，再合二次开关柜）。（8）按升压按钮16，此时升压指示灯16亮。

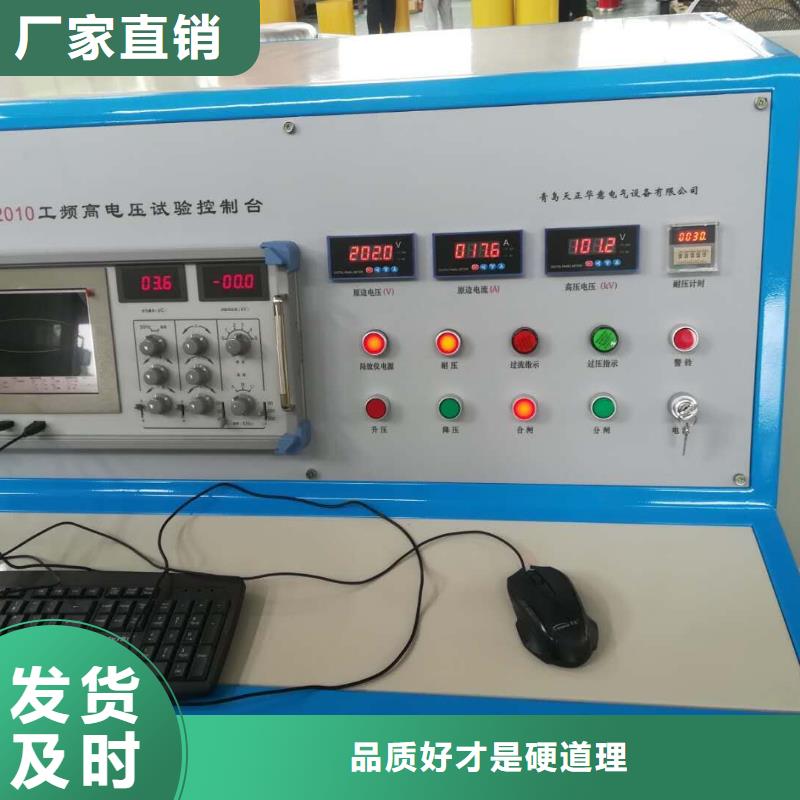

工频高压局放试验装置 耦合电容器型号：OWF -400/300额定频率：50Hz标称电容量：400PF额定电压：300kV工频耐压水平：330kV/1min局部放电量：额定电压下＜10PC 80％额定电压下≤5PC允许运行时间：同变压器结构形式：油浸移动式，由顶罩、高压臂、低压臂和底座组成，可作为耦合电容器进行局部放电测量。4、G300-0.5工频保护电阻型号：GR300-0.5额定频率：50Hz额定电压：300kV标称电阻：5kΩ局部放电量：额定电压下＜10PC 80％额定电压下≤5PC允许运行时间：同变压器结构形式：采用镍鉻丝缠绕在环氧管上，两端用连接管与变压器、分压器相连。5、KZT-9901工频控制台型号 操作装置功能：1)设有过电压、过电流等多种保护2)设有测量绕组电压表，电容分压器测量电压表（数字式三位半），变压器一次绕组电流表、电压表、二次绕组电流表等；3)采用电机驱动调压器调压，并具有上下保护和零压分闸保护功能；4)设有声光警告5)设有零压合闸、试品击穿自动回零功能6)设有耐压计时元件，到耐压时间时调压器将自动降至零位7)电源为220V控制6、电源滤波器型号：LB-150/0.38额定电压：0.38kV额定容量：150kVA衰减特性：10KHz－100KHz 衰减≥50dB100KHz－300KHz 衰减≥60dB局部放电水平： 额定电压下 Q≤ 3PC干式自然冷却结构7、JFD-2006数字式局部放电检测仪（集成在控制台内）系统主要性能技术指标可测试品的电容量范围6PF~250μF检测灵敏度允许电流
